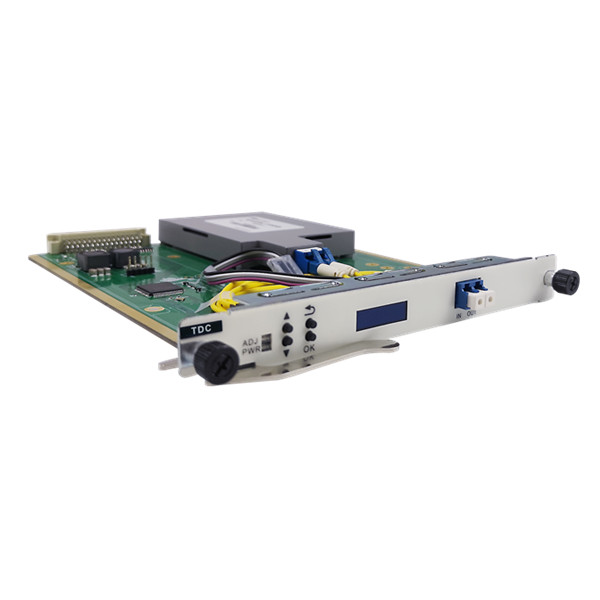

Tarjeta de compensación de dispersión sintonizable

Tarjeta de compensación de dispersión sintonizable

  • Tunable Dispersion Compensation Card

La tarjeta TDC (compensador de dispersión sintonizable) lanzada por Sintai Communications se utiliza principalmente para la compensación de dispersión del sistema de transmisión de alta velocidad, puede gestionar con precisión la dispersión residual después de la compensación óptica fija segmentada, y proporcionar una solución flexible y precisa para la compensación de dispersión. Es independiente, transparente, seguro y confiable para las señales de transmisión óptica, para garantizar la comunicación normal del sistema. Es adecuado para el sistema de transmisión WDM de alta velocidad y larga distancia.


Tarjeta de compensación de dispersión sintonizable Descarga PDF Contáctenos

Productos
Blog

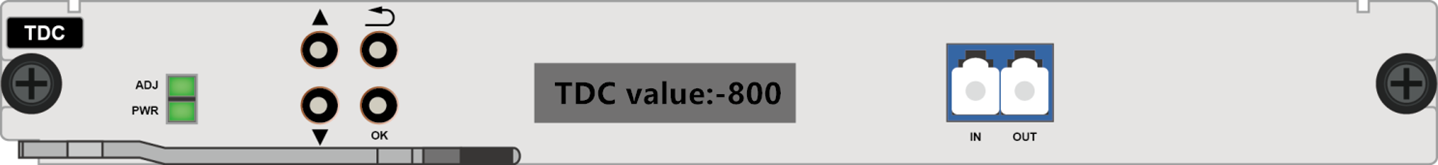

Diagrama de tarjeta de compensación de dispersión sintonizable



Características de la tarjeta de compensación de dispersión sintonizable

  • Ajustable: proporciona una compensación de dispersión altamente precisa y ajustable dinámicamente en una amplia gama de valores de dispersión.

  • Baja latencia: la latencia de TDC es inferior a 25NS, lo que lo hace ideal para redes sensibles al tiempo.

  • Multicanal: TDC tiene cobertura completa de banda C y se puede utilizar en redes DWDM de 50GHz o 100GHz.

  • Gran rango de compensación de dispersión, que soporta ± 1400PS/nm.

  • La ruta óptica es transparente y no cambia la señal óptica.

  • Estructura simple y fácil mantenimiento.


Especificación de la tarjeta de compensación de dispersión sintonizable

Función

Nota

Rango de longitud de onda de trabajo

Banda C: 1528nm ~ 1568nm

Espaciado de canales

50GHz o 100GHz opcional

Rango de compensación de dispersión

± 1400PS/nm

Exactitud absoluta de la dispersión

± 25PS/nm(≤ 700PS/nm); ± 60PS/nm(≤ 1200PS/nm)

Pérdida de Introducción

<5,5 dB

PDL

<0,2 dB

PMD

<1PS

Potencia óptica de entrada máxima

27dBm

Módulo tiempo de calentamiento

<180S

Resolución de configuración de dispersión

± 10PS/nm

Tiempo de respuesta de dispersión

<20s

Botón y función de visualización

Admite la configuración del rango de compensación de dispersión de operación de clave local, con la pantalla que puede mostrar intuitivamente el estado actual

Función de gestión de red

Admite ajustes remotos del rango de compensación de dispersión TDC y otras funciones

Número de ranura ocupado

Soporte de chasis de la serie OTNS8600, ocupa 1 ranura

Interfaz óptica

LC/UPC

Max consumo de energía

10W

MTBF

> 100000 horas
