Dispositivo de protección de bypass 10G

Dispositivo de protección de bypass 10G

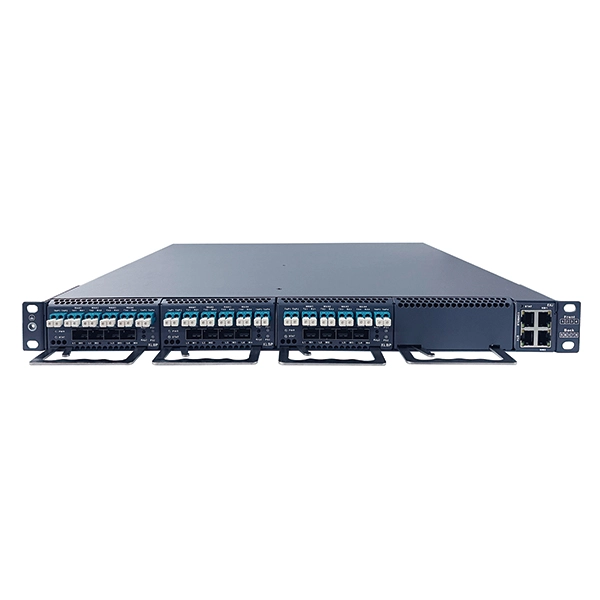

  • 600x600

Guangzhou Sintai Communication Co., Ltd. lanzó el dispositivo de protección de derivación 10G se utiliza para la protección de la línea de red, el dispositivo está conectado en serie en el enlace Ethernet del puerto óptico, con función de derivación activa y pasiva, en el fallo o mantenimiento del sistema en línea para mantener la integridad de la conexión de red, Admite la conmutación inteligente de todo tipo de dispositivos de puerta de enlace (por ejemplo, firewalls, IDP, UTM, sistemas de prevención de intrusiones, puertas de enlace de spam, dispositivos de auditoría de red dedicados, etc.).


Dispositivo de protección de bypass 10G Descarga PDF Contáctenos

Productos
Blog

Características del producto del dispositivo de protección de bypass 10G


  • Diseño modular enchufable, proporciona 4 ranuras de servicio, todos los componentes admiten intercambio en caliente, implementación bajo demanda y expansión de capacidad

  • La Placa de ranura única admite 2 pares de capacidad de derivación de acceso a enlaces 10G, un solo dispositivo admite un máximo de 8 pares de capacidad de derivación de acceso a enlaces 10G

  • Adaptación de la tasa de enlaces 10GE, GE

  • Interfaz AP con función de divisor para proporcionar duplicación de datos de enlace

  • Amplificador de potencia óptica expandible para proporcionar amplificación de potencia óptica del enlace original al tiempo que proporciona protección de derivación para el enlace amplificado

  • Admite tres modos de conmutación/protección: K0 de paso duro, K1 de reenvío suave y espejo, y K2 de reenvío suave y conexión en serie

  • Tiempo de conmutación duro <5ms, la conmutación suave no admite pérdida de paquetes en enlaces externos

  • El estado de reenvío de loft admite la capacidad de procesamiento de velocidad completa de cable sin bloqueo de alta velocidad

  • Admite el modo de retención del vínculo, que mantiene el Estado establecido independientemente de los cambios en el estado del vínculo

  • Admite interruptores físicos del Panel para alternar el estado del enlace

  • Admite la función de monitoreo de latidos del corazón del módulo de servicio

  • Admite monitoreo de potencia óptica de puerto, estadísticas de paquetes

  • Con la función de coincidencia de reglas ACL, soporte para el reenvío de tráfico o paso ganador

  • Diseño de copia de seguridad redundante de fuente de alimentación dual, los módulos de alimentación se pueden intercambiar en caliente, soporte para CA 90 ~ 260V, CC-36 ~ 72V opciones de fuente de alimentación

  • Diseño de respaldo redundante de doble ventilador con módulos de ventilador intercambiables en caliente

  • Con CLI, SNMP y otras funciones de gestión, admite la gestión abierta de la interfaz API.


Especificaciones del producto del dispositivo de protección de bypass 10G


Nombre del indicador

Parámetros

Ranura de servicio

4 ranuras, soporte 10G Bypass tableros de protección y 10G Bypass amplificador tableros mezclados Plug and Play

Tablero de protección de bypass 10G

Número de accesos de enlace

La placa única admite el acceso a la protección de derivación de 2 enlaces bidireccionales externos

Interfaz WAN

4 pares de interfaces LC (cada 2 pares de acceso 1 enlace bidireccional externo)

Interfaz TAP

2 pares de interfaces LC (cada par de salida 1 enlace bidireccional externo que refleja la señal óptica)

Interfaz LAN

4 interfaces ópticas SFP (1 par de enlaces bidireccionales locales por cada 2 cadenas)

Modo DE PROTECCIÓN DE ENLACE

K0: Modo de paso duro, es decir, paso de enlace físico de la interfaz WAN a través de un dispositivo de conmutación físico;

K1: Modo de reenvío suave y espejado, es decir, a través del chip de control será la interfaz WAN entre los paquetes correspondientes al reenvío para lograr directamente

K2: Modo de reenvío suave y concatenación, es decir, los paquetes se concatenan y se reenvían entre las interfaces WAN y LAN a través del chip de control.

Tiempo de corte

Modo K0 <-> Modo K1/K2:<5ms

Modo K1 <-> Modo K2: sin pérdida de paquetes en el enlace externo

Pérdida de inserción de enlace externo

K0:<3,7 dB

K1:<9,5 dB en la entrada, <1dB en la salida

K2:<9,5 dB en la entrada, <1dB en la salida

Interfaz TAP:<9.5dB

Longitud de onda de funcionamiento

Modo único 1310nm (disponible multimodo personalizado)

Velocidad de funcionamiento

10G, 1,25G

Potencia óptica de entrada

Interfaz WAN: -7 ~ 4dBm

Interfaz LAN:-14,4 ~ -1dBm

Tablero amplificador de bypass 10G

Número de accesos de enlace

La placa única admite el acceso a 2 amplificación óptica de derivación de enlace bidireccional externa.

Interfaz WAN

4 pares de interfaces LC (cada 2 pares de acceso 1 enlace bidireccional externo)

Interfaz LAN

4 pares de interfaces LC (1 par de enlace bidireccional local en serie con cada 2 pares)

Modo DE PROTECCIÓN DE ENLACE

K0: Modo de paso duro

K2: modo serie

Tiempo de corte

Modo K0 <-> Modo K2:<5ms

Longitud de onda de funcionamiento

Modo único 1310nm (disponible multimodo personalizado)

Velocidad de funcionamiento

10G, 1,25G

Potencia óptica de entrada

Interfaz WAN:-14,4 ~ -1dBm

Interfaz LAN: -7 ~ 1dBm

Potencia óptica de salida amplificada

> -3dBm

Interfaz de gestión

  • 2x10/100/1000M adaptativo RJ45 puertos de red

  • 1 puerto de CONSOLA tipo RJ45

  • Tablero de control principal intercambiable en caliente

Estilo de gestión

  • Línea de comandos CLI

  • SNMP

  • Interfaz API abierta

Método de suministro de energía

  • AC: 90 ~ 260 V, DC: -36 ~ -72 V, alta tensión DC opcional

  • Fuente de alimentación estándar CPRS 1 + 1 copia de seguridad en caliente

Método de disipación de calor

  • Flujo de aire hacia adelante, flujo de aire trasero

  • 1 + 1 unidad de ventilador de copia de seguridad, intercambiable en caliente

Rango de temperatura de funcionamiento

0 °C ~ 50 °C

Rango de humedad de funcionamiento

5% ~ 85% sin condensación

Temperatura de almacenamiento

-40 °C ~ 85 °C

Tamaño del equipo

1U: 44mm (H) x 444mm (W) x 490mm (D)

Instalación

Gabinete de 19 pulgadas con 800mm de profundidad o más

Peso

12kg

Consumo de energía

<300W
