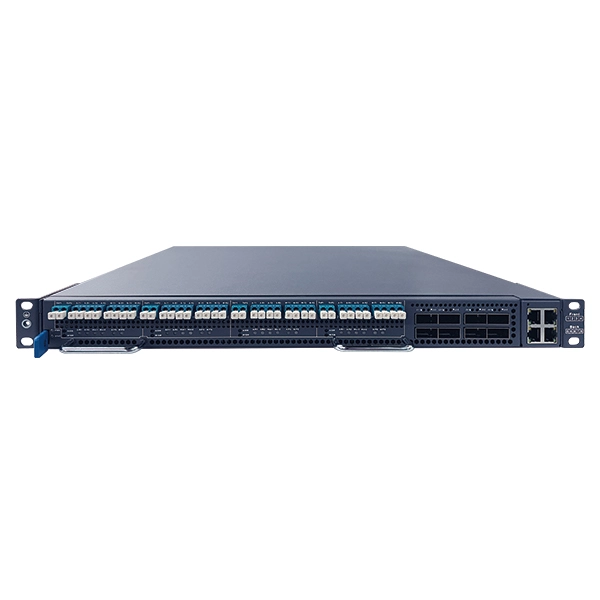

Dispositivo de protección de bypass 100G

Dispositivo de protección de bypass 100G

  • 600x600

Guangzhou Sintai Communication Co., Ltd. lanzó el dispositivo de protección de derivación 100G se utiliza para la protección de la línea de red, el dispositivo está conectado en serie en el enlace Ethernet del puerto óptico, con función de derivación activa y pasiva, en el fallo o mantenimiento del sistema en línea para mantener la integridad de la conexión de red, Admite la conmutación inteligente de todo tipo de dispositivos de puerta de enlace (por ejemplo, firewalls, IDP, UTM, sistemas de prevención de intrusiones, puertas de enlace de spam, dispositivos de auditoría de red dedicados, etc.).



Dispositivo de protección de bypass 100G Descarga PDF Contáctenos

Productos
Blog

Características del producto del dispositivo de protección de bypass 100G


  • Diseño modular enchufable, todos los componentes admiten intercambio en caliente

  • Un solo dispositivo admite 4 pares de capacidad de derivación de acceso al enlace 100G

  • Interfaz TAP con función de divisor para proporcionar duplicación de datos de enlace

  • Con la función de protección de amplificación de potencia óptica, proporciona la amplificación de potencia óptica de enlace original al mismo tiempo se puede amplificar la protección de derivación de enlace

  • Apoya tres modos de conmutación/protección:

  • K0 de paso duro, K1 de reenvío suave y reflejo, y K2 de reenvío suave y conexión en serie.

  • Tiempo de conmutación duro <5ms, la conmutación suave no admite pérdida de paquetes en enlaces externos

  • El estado de reenvío suave admite la capacidad de procesamiento de velocidad completa de cable sin bloqueo de alta velocidad

  • Admite interruptores físicos del Panel para alternar el estado del enlace

  • Admite el modo de retención del vínculo, que mantiene el Estado establecido independientemente de los cambios en el estado del vínculo

  • Admite la función de monitoreo de latidos del corazón del módulo de servicio

  • Admite monitoreo de potencia óptica de puerto, estadísticas de paquetes

  • Con la función de coincidencia de reglas ACL, soporte para el reenvío de tráfico o paso ganador

  • Diseño de copia de seguridad redundante de fuente de alimentación dual, los módulos de alimentación se pueden intercambiar en caliente, soporte para CA 90 ~ 260V, CC-36 ~ 72V opciones de fuente de alimentación

  • Diseño de respaldo redundante de doble ventilador con módulos de ventilador intercambiables en caliente

  • Con CLI, SNMP y otras funciones de gestión, admite la gestión abierta de la interfaz API.



Especificaciones del producto del dispositivo de protección de bypass 100G


Nombre del indicador

Parámetros

Número de accesos al enlace 100G

4 pares

Módulo óptico 100G Link estándar

100GBASE-LR4

Interfaz de enlace

Modo estándar interfaz WAN

8 pares de interfaces LC (cada 2 pares de acceso 1 enlace bidireccional externo)

Modo de luz baja interfaz WAN

8 pares de interfaces LC (cada 2 pares de acceso 1 enlace bidireccional externo)

Interfaz TAP

4 pares de interfaces LC (cada par emite 1 señal óptica de reflejo de enlace bidireccional externo)

Interfaz LAN

8 interfaces ópticas QSFP28 100G (1 par de enlaces bidireccionales locales en series de 2)

Modo DE PROTECCIÓN DE ENLACE

Modo K0

Modo de paso duro, en el que el enlace físico a la interfaz WAN es pasado a través de un dispositivo de conmutación físico;

Modo K1

El Modo de reenvío suave y espejado, es decir, a través del chip de control a la interfaz WAN entre el paquete corresponde al reenvío para lograr directamente

Modo K2

Modo de reenvío suave y concatenación, es decir, los paquetes se concatenan y se reenvían entre las interfaces WAN y LAN a través del chip de control

Potencia óptica de entrada

Modo estándar interfaz WAN

4,5 ~ 10dBm

Modo de luz baja interfaz WAN

-6 ~ 10dBm

Interfaz LAN

-6 ~ 10dBm

Pérdida de inserción de enlace externo

Modo K0

<4,5 dB

Modo K1

<10,3 dB (entrada)

<2dB (salida)

Modo K2

<10,3 dB (entrada)

<2dB (salida)

Interfaz TAP

<10,3 dB

Tiempo de corte

Modo K0 <-> Modo K1/K2

<5ms

Modo K1 <-> Modo K2

Sin pérdida de paquetes en enlaces externos

Gestión InterCara

  • 2x10/100/1000M adaptativo RJ45 puertos de red

  • 1 puerto de CONSOLA tipo RJ45

  • Tablero de control principal intercambiable en caliente

Estilo de gestión

  • Línea de comandos CLI

  • SNMP

  • Interfaz API abierta

Método de suministro de energía

  • AC: 90 ~ 260 V, DC: -36 ~ -72 V, alta tensión DC opcional

  • Fuente de alimentación estándar CPRS 1 + 1 copia de seguridad en caliente

Método de disipación de calor

  • Flujo de aire hacia adelante, flujo de aire trasero

  • 1 + 1 unidad de ventilador de copia de seguridad, intercambiable en caliente

Rango de temperatura de funcionamiento

0 °C ~ 50 °C

Rango de humedad de funcionamiento

5% ~ 85% sin condensación

Temperatura de almacenamiento

-40 °C ~ 85 °C

Tamaño del equipo

1U: 44mm (H) x 444mm (W) x 490mm (D)

Instalación

Gabinete de 19 pulgadas con 800mm de profundidad o más

Peso

12kg

Consumo de energía

<300W
