Plataforma 6,4 T 1U

Plataforma 6,4 T 1U

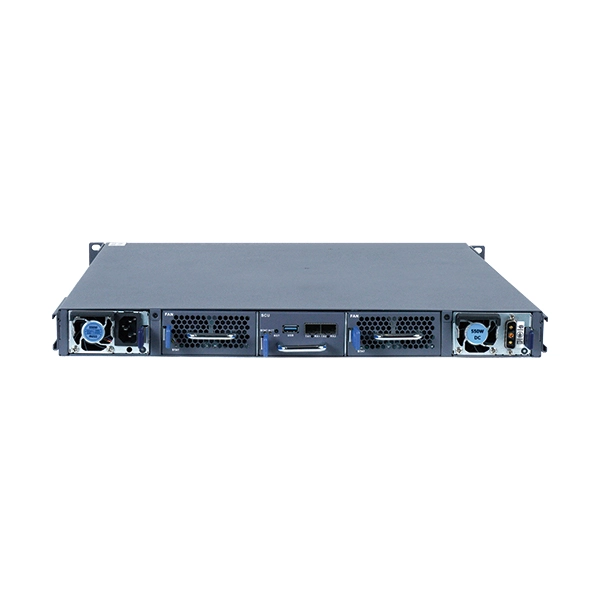

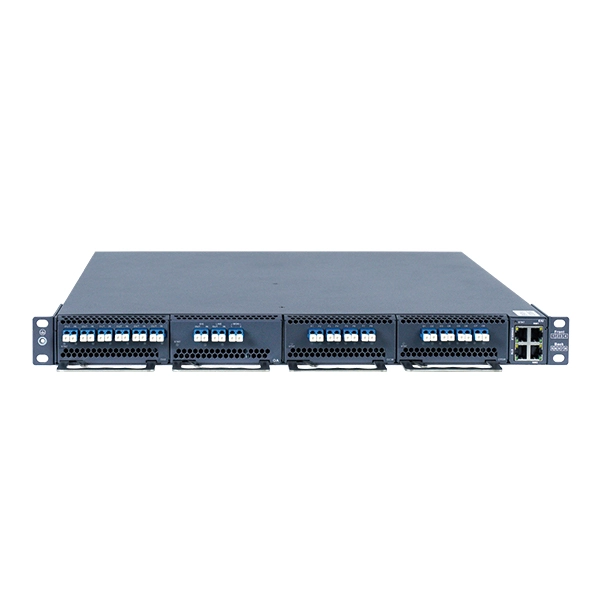

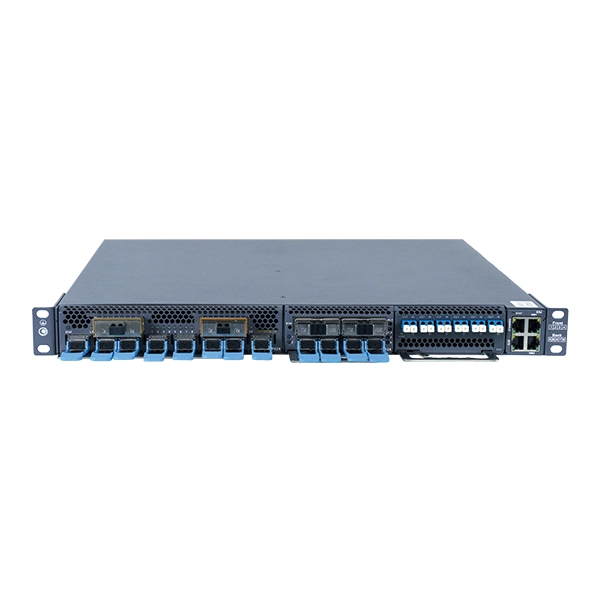

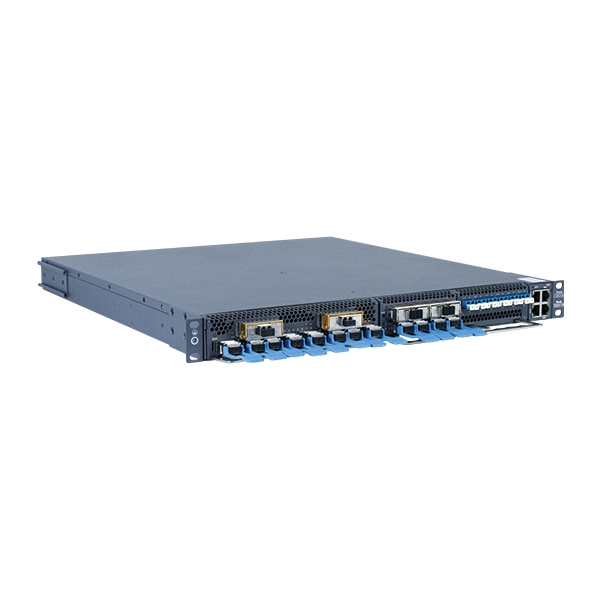

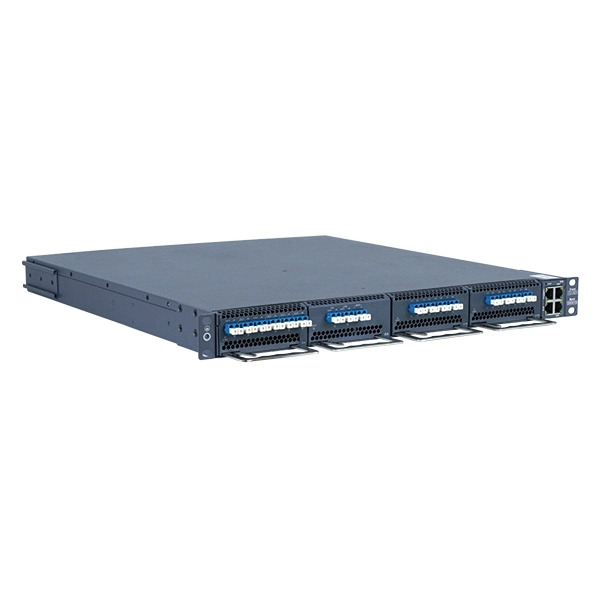

Plataforma 6,4 T 1U DCI/OTN
  • 1
  • 1
  • 1
  • 1
  • 1
  • 1
  • 1
  • 1
  • 1
  • 1

OTNS8600-DCI4 es una plataforma de transmisión WDM optoelectrónica integrada diseñada para la interconexión del centro de datos (DCI) por Guangzhou Sintai Communication Co., Ltd, cuenta con una alta integración (integración optoelectrónica), gran ancho de banda (25,6 Tbits/Fibra), implementación simple (sin ajuste complicado), fácil operación y mantenimiento (CLI /Web LCT / SNMP/ NETCONF /NMS) Y seguridad y fiabilidad. Puede satisfacer la creciente demanda de ancho de banda entre DC, lograr un despliegue flexible de equipos, crear una arquitectura de red óptica abierta y llevar el mercado DCI a una nueva era de interconexión totalmente óptica de alta velocidad.

Plataforma 6,4 T 1U Descarga PDF Contáctenos

Productos
Blog

Características de la plataforma 6,4 T 1U DCI/OTN

  • El diseño modular Adopte enchufable, integrado optoelectrónico; los componentes admiten conexión en caliente, despliegan y amplían bajo demanda.

  • Diseño de refrigeración de aire delantero y aire trasero, 1 unidades de ventilador FRU disponible, ajuste automático de velocidad soportado.

  • Se puede instalar un gabinete de 19 " / 800mm de profundidad, adecuado para salas de centros de datos y se puede implementar con equipos de TI en gabinetes comunes.

  • Capacidad de transmisión de hasta 25.6Tbit/s @ Banda C ultra ancha 400G * 80λ/800G * 40λ, hasta 6,4 Tbit/s por subrack.

  • Capacidad de una sola onda hasta 800G, evolución continua hacia 1,2 T & 1,6 T.

  • Tarjeta de capa óptica altamente integrada con OA, WSS, VOA, OSC, OTDR, OCM, OLP, etc. para simplificar la conectividad de fibra interna.

  • Soporta 10GE, 25GE, 40GE,100GE, 100GE FlexE (Unware), 400GE, STM-64, 10GE WAN, FC800, FC1600, FC3200, OTU2, OTU2e, OTU4 y otros servicios de acceso.

  • Admite redes ROADM de 9 grados y FlexGrid.

  • Apoya la supervisión integral del rendimiento y la visibilidad de la calidad en el servicio, OTN y capas ópticas.

  • Proporciona múltiples soluciones de protección a nivel de dispositivo y de red multicapa. Retraso de inversión de protección <50ms, lo que garantiza un rendimiento de protección superior.

  • Admite la interfaz abierta estándar NETCONF/YANG y la plataforma de administración GUI basada en la arquitectura B/S, CLI, Web LCT, SNMP.



Especificaciones de la plataforma 6,4 T 1U DCI/OTN

Parámetro

Descripción

Chasis

Dimensiones (H x W x D)

1U: 44mm (H)× 444mm (W)× 490mm (D)

Capacidad máxima

6,4 Tbit/s

Número de ranuras para tarjetas de servicio

4

Armarios aplicables

Gabinete de 19 ''800mm o más profundo

Puerto del lado de la línea

Tasa

  • 100G (PDM_QPSK) programable

  • 200G (PDM_QPSK) programable

  • 200G (PDM _ 8QAM) programable

  • 200G (PDM _ 16QAM) programable

  • 300G (PDM _ 8QAM) programable

  • 400G (PDM _ 16QAM) programable

  • 800G(PDM _ 16QAM)

Módulo óptico

Enchufable QSFP28 / QSFP-DD / CFP2/OSFP, longitud de onda ajustable

Puerto del lado del cliente

Tipo de servicio

10GE, 25GE, 40GE, 100GE, 100GE FlexE(Unware) , 400GE, STM-64, 10GE _ WAN, FC800, FC1600, FC3200, OTU2, OTU2e, OTU4

Módulo óptico

Enchufable SFP / SFP28 / QSFP28 / QSFP-DD

Gestión de energía óptica

ALS, AGC

Número máx. de longitudes de onda

Rejilla fija: 120 longitudes de onda @ 50 GHz

Espaciado de canales

Rejilla fija: 50 GHz / 75 GHz / 100 GHz / 150 GHz

Rejilla flexible: rebanada de 6,25 GHz

Rango de frecuencia central

190,7 THz ~ 196,65 THz

Rango de longitud de onda central

1524,5 nm ~ 1572,06 nm

Función de protección

  • Protección de línea óptica (OLP)

  • Protección de segmento multiplexado óptico (OMSP)

  • Protección de canal óptico (OCHP)

  • Protección del puerto del lado de la línea 1 1 (solo soporte para muxponder P422)

Gestión DE LA RED

  • Soporte de intercambio en caliente de la placa de control principal (SCU)

  • Soporte CLI, Web LCT, SNMP, NETCONF, plataforma de gestión GUI basada en la arquitectura B/S

  • Admite comunicación DCN basada en OSC

Fuente de alimentación

Copia de seguridad

Fuente de alimentación CRPS estándar 1 1 copia de seguridad

AC

  • Rango de tensión nominal: 100 V CA ~ 130 V CA (50/60Hz) o 200 V CA ~ 240 V CA (50/60Hz)

  • Rango de tensión máx.: 90 V CA ~ 264 V CA (45Hz ~ 65Hz)

HVDC

  • Rango de tensión nominal: 2-40 V HVDC

  • Rango de tensión máx.: 192 V HVDC ~ 288 V HVDC

    • DC

    • Rango de tensión nominal: -48 V DC/-60 V DC

    • Rango de tensión máx.: -40 V DC ~-72 V DC

    Disipación de calor

    • Aire de entrada delantera y aire de salida trasera

    • 1 + 1 unidad de ventilador de copia de seguridad

    Consumo de energía típico

    <550W (combinación completa de capa eléctrica)

    Medio ambiente

    Temperatura de funcionamiento

    Corto plazo: -5 °C ~ + 45 °C; A largo plazo: 0 °C ~ 40 °C

    Temperatura de almacenamiento

    -40 °C ~ + 70 °C

    Humedad

    5% ~ 95% (sin condensación)
