Fibra de compensación de dispersión de 60km

Fibra de compensación de dispersión de 60km

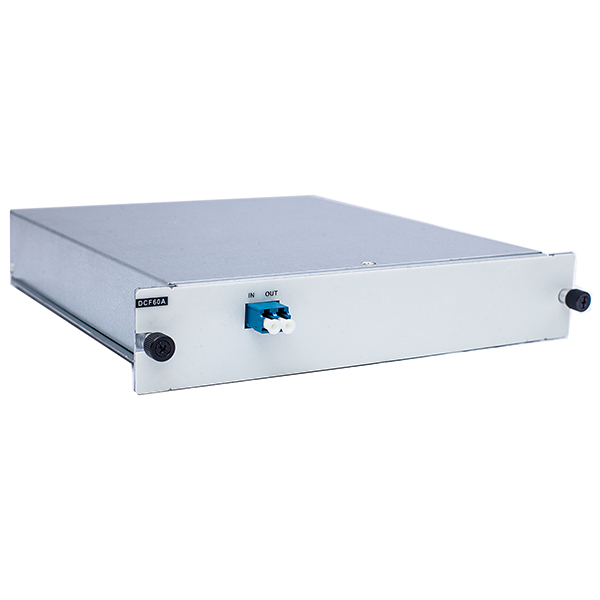

  • 60km Dispersion Compensation Fiber

El modelo DCF es una fibra óptica de dispersión negativa lanzada por Sintai Communication Co., Ltd. Es un nuevo tipo de modo únicoFibra DCMDiseñado para su uso con las fibras ópticas monomodo estándar G.652 y G.655 actualmente implementadas. La dispersión de la fibra óptica G.652 en las proximidades de la longitud de onda 1550nm es positiva (17-20) PS/nm (km), Y la dispersión de la fibra óptica estándar G.655 en las proximidades de la longitud de onda de 1550nm es positiva (4-6) PS/nm (km), con una pendiente de dispersión positiva.


Por lo tanto, debemos agregar fibra de compensación de dispersión con dispersión negativa en la fibra óptica, luego realizar la compensación de dispersión y asegurarnos de que la dispersión total de todos los enlaces de fibra óptica sea cercana a cero, para realizar la comunicación de alta velocidad, gran capacidad y larga distancia.

Fibra de compensación de dispersión de 60km Descarga PDF Contáctenos

Productos
Blog

Característica de fibra de compensación de dispersión de 60km

  • Habilita las aplicaciones DWDM de banda C 2,5, 10, 40 y 100G

  • Compensa 9/125 fibra óptica monomodo G.652 (NDSF) y G.655 (NZDSF) a longitudes de compensación de amplio alcance

  • Permite la compensación de dispersión por canal con circulador integrado: mejora la flexibilidad de implementación con una baja pérdida de inserción de extremo a extremo

  • Simplifica el montaje con LGX compacto o con opciones de montaje de ranura Ready de una sola onda

  • Reduce los requisitos de potencia: La óptica pasiva no requiere energía


Aplicación de fibra de compensación de dispersión de 60km

  • Proporciona compensación de dispersión para aplicaciones de alcance extendido

  • Proporciona compensación previa y posterior

  • Proporciona compensación de dispersión de un solo canal o multicanal


Especificación de fibra de compensación de dispersión de 60km

Modelo del producto

DCF60A

Longitud de compensación equivalente G.652

60km

Dispersión de la longitud de onda 1545nm (PS/nm)

-1000 ± 40

Pendiente de dispersión relativa de la longitud de onda de 1545nm

0.004 ± 20%(nm-1)

Pérdida de inserción

≤ 6,8 dB

Dispersión del modo de polarización

≤ 1 PS

Potencia óptica de entrada de una sola onda nominal

≤ 0 dBm

Interfaz óptica

Todas las interfaces son tipo LC

Consumo de energía típico

0W (componentes pasivos)

MTBF

> 200000 horas

Número de ranura ocupado

2 ranuras (el tablero de compensación de dispersión de más de 40km debe configurarse individualmente con el Marco pasivo DCF)
