Monitoreo de canales (OCM)

Monitoreo de canales (OCM)

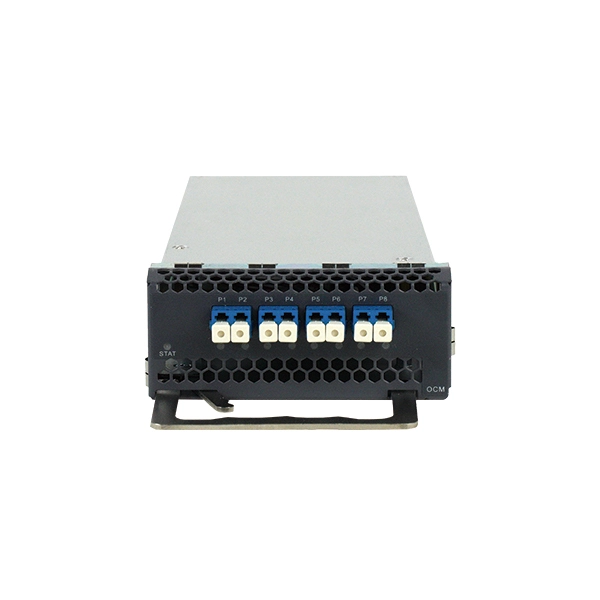

  • ocm 2

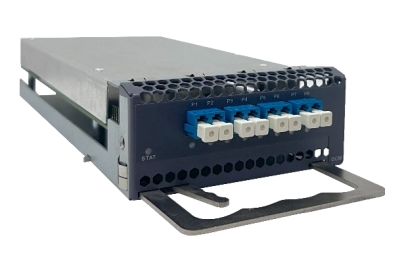

La Tarjeta de monitoreo de canal óptico (OCM) lanzada por Sintai Communication se utiliza principalmente para analizar el rendimiento del espectro de señal MUX, potencia óptica de canal, longitud de onda y otras señales de transmisión en el rango de longitud de onda de 1528nm-1567nm del sistema DWDM. Tiene las características de alta estabilidad, alta sensibilidad, precisión, alto rango dinámico y corto tiempo de escaneo. Es una parte indispensable e importante de la supervisión del rendimiento óptico en el sistema DWDM.


Monitoreo de canales (OCM) Descarga PDF Contáctenos

Productos
Blog

Vista del producto


Estructura de la función


Caso de aplicación

  • Adecuado para la monitorización de extremo a extremo del rendimiento óptico


Especificación del producto

Tarjeta de monitoreo de canal óptico (OCM)

Función

Soporta la prueba de longitud de onda central, potencia óptica y otros parámetros de cada canal en la señal óptica MUX

Número de ranura

1 ranura

Puerto

Proporcionar 8 interfaces de prueba (seleccionadas por interruptor óptico), que se pueden conectar a la prueba de señal óptica MUX de 8 núcleos

Rango de longitud de onda de trabajo

1528,57 nm ~ 1567,34 nm (191,27 THz ~ 196,15 THz)

Espaciado de canales

50/100 GHz, soporte de rejilla flexible

Exactitud de detección de longitud de onda central

± 0,1 nm

Resolución de longitud de onda central

0,02 nm

Rango de monitoreo de potencia de canal

-40 ~ -10 dBm

Precisión de potencia absoluta

≤ 1 dB

Precisión de potencia relativa

± 0,8 dB

Resolución de potencia óptica

0,1 dB

Pérdida de retorno

≥ 40dB

Tiempo de escaneo

≤ 1 s

Tiempos de escaneo

>(10)^ 9
