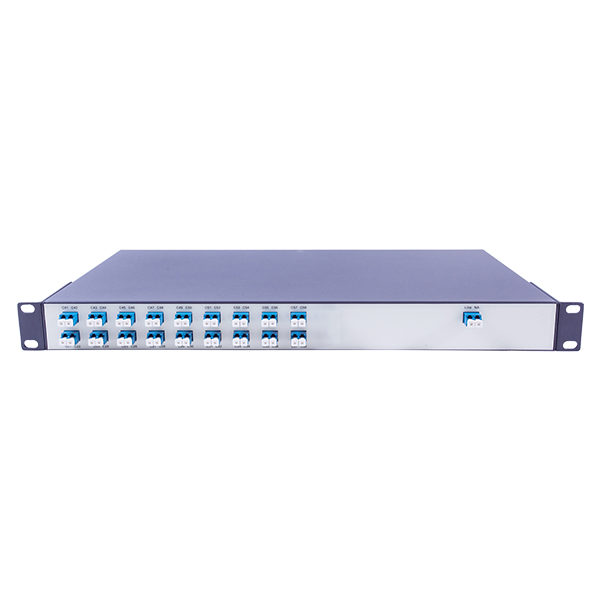

18CH DWDM Mux Demux

18CH DWDM Mux Demux

  • 18CH DWDM Mux Demux

El multiplexor/demultiplexor DWDM lanzado por Guangzhou Sintai Communication Co., Ltd. está diseñado para aplicaciones de red DWDM de longitud de onda múltiple. DWDM Mux demux funciona en una cuadrícula ITU con espaciado de canales de 100 GHz basado en tecnología de filtro de película delgada (TFF).


El rango de longitud de onda de DWDM es de 1525nm a 1565 nm con una longitud de onda de canal ITU opcional. Tiene una serie de ventajas, como estructuras de embalaje multitipo, baja pérdida de inserción, alto aislamiento de canales, etc.

18CH DWDM Mux Demux Descarga PDF Contáctenos

Productos
Blog

18CH DWDM Mux Demux Características

  • Baja pérdida de inserción (IL)

  • Alto aislamiento del canal

  • Alta estabilidad y fiabilidad

  • Amplio rango de longitud de onda de funcionamiento

  • Proporcionar de 1 a 32 canales con un diseño compacto

  • Conforme al ITU-T G.694.1

  • Conforme al estándar GR-1209-CORE-2001 Telcordia

  • Conforme al estándar GR-1221-CORE-1999 Telcordia

  • Conforme a RoHS-6 (sin plomo)


Área de aplicación 18CH DWDM Mux Demux

Sistema DWDM


18CH DWDM Mux Demux Especificación

Artículo

MUX DWDM/DEMUX

Número de canal

1

2

4

8

16

Longitud de onda de funcionamiento (nm)

1525 ~ 1565

Longitud de onda del Centro (nm)

Cuadrícula ITU-T

Espaciado de canales (nm)

0.8nm(100GHz)

Pérdida de inserción del canal (dB)

≤ 0,8

≤ 1,2

≤ 1,8

≤ 2,6

≤ 4,5

Canal ancho de banda (dB)

UIT ± 0,11

Flatness (dB)

≤ 0,5

Aislamiento del canal adyacente (dB)

≥ 30

Aislamiento de canal no adyacente (dB)

≥ 40

Pérdida de retorno (dB)

≥ 50

Directividad (dB)

≥ 55

Pérdida dependiente de la polarización (dB)

≤ 0,2

Dispersión de modo de polarización (PS)

≤ 0,2

Manejo de potencia (dB)

≤ 500

Temperatura de funcionamiento (°C)

0 ~ 70

Temperatura de almacenamiento (°C)

-40 ~ 85

Tipo de paquete

Tubo de acero, caja ABS, caja estándar LGX, estante estándar 1U de 19 pulgadas
