El rack MuxDemux pasivo de 48 canales (MUX48) lanzado por Sintai Communication se utiliza principalmente en el sistema de división de longitud de onda DWDM para completar la función de multiplexación o demultiplexación de 48 longitudes de onda ópticas en el rango de banda C. Puede multiplexar diferentes longitudes de onda ópticas a una fibra óptica o separar múltiples canales ópticos multiplexados en la misma fibra óptica por longitud de onda. Basado en la tecnología de rejilla de guía de ondas en el sustrato de silicio, adopta un diseño de embalaje único sin calor, que puede lograr un acoplamiento de canal preciso, baja pérdida de inserción, alto aislamiento de canales y alta estabilidad. Es adecuado para el sistema DWDM de alta capacidad de 48 olas.


MuxDemux integrado 48CH Descarga PDF Contáctenos

Productos
Blog

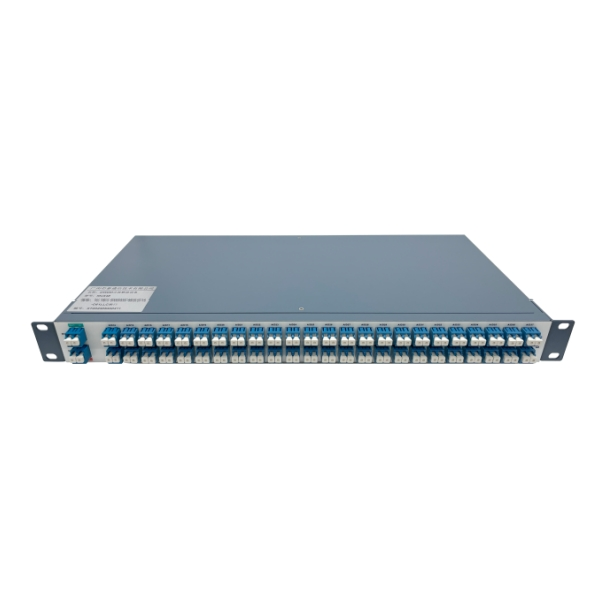

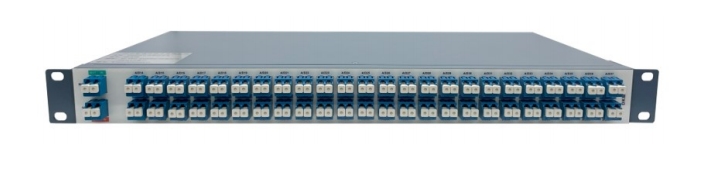

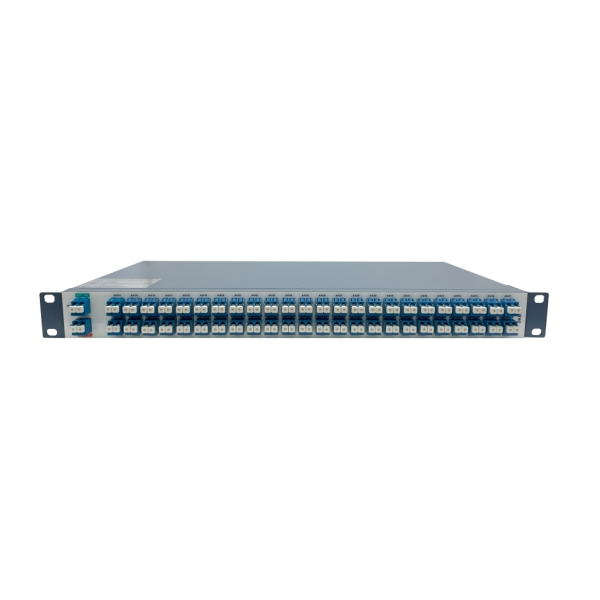

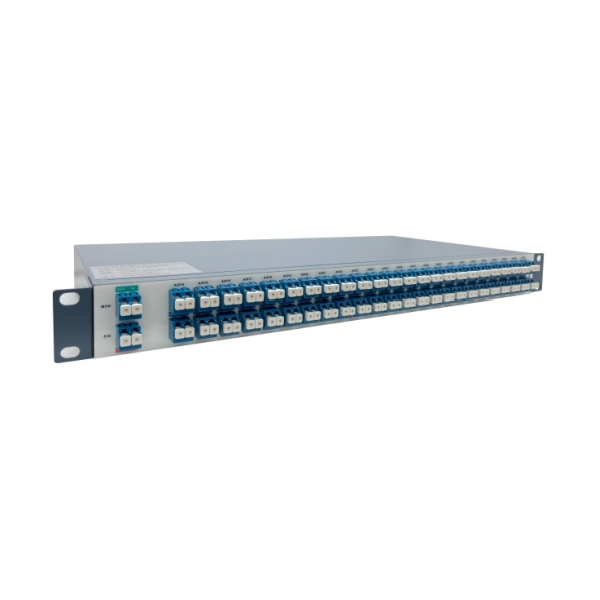

Vista del producto

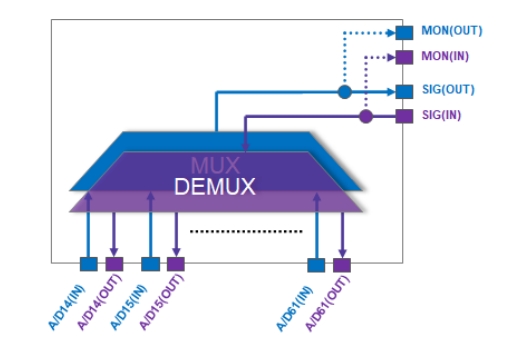

Estructura de la función


Caso de aplicación

  • Adecuado para multiplexación y demultiplexación de 48 canales de señales ópticas DWDM en banda C



Especificación del producto

48CH Pasivo MuxDemux Rack (MUX48)

Función

Admite multiplexación y demultiplexación de 48 señales ópticas DWDM en banda C

Tamaño (HxWxD)

1U: 44mm (altura) × 442mm (ancho) × 220mm (profundidad)

Tipo espectral

Tipo plano

Frecuencia de banda de paso de la UIT

± 12,5 GHz

Espaciado de canales

0.8nm (100GHz)

Número de canal

48

Exactitud de la longitud de onda

≤ 0,04 nm

Pérdida de inserción del canal

≤ 5,5 dB

Uniformidad de pérdida de inserción

≤ 1,5 dB

Ancho de banda de 1dB

≥ 0,38 nm

Ancho de banda de 3dB

≥ 0,56 nm

Ancho de banda de 20dB

≤ 1,2 nm

Aislamiento de canales adyacentes

≥ 25dB

Aislamiento de canales no adyacentes

≥ 30dB

La diafonía total

≥ 22dB

Pérdida de retorno

≥ 40dB

Pérdida dependiente de la polarización

≤ 0,5 dB

Dispersión del modo de polarización

≤ 0,5 PS

Dispersión

± 20PS

Temperatura DE TRABAJO

-5 ~ + 65 °C

Temperatura de almacenamiento

-40 ~ + 85 °C

Relación de división de puertos MON

21dB (relación de división 1%)

Gestión

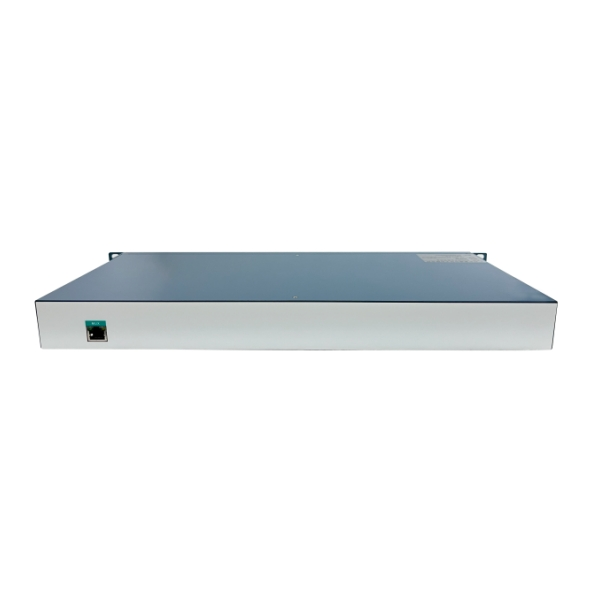

Proporcionar RJ-45 interfaz de gestión para conectar con la tarjeta de interfaz trasera de OTNS8600-DCI8 equipo, leer el SN/modelo/PN y otra información del equipo a través del sistema de gestión de red, e informe el Estado de inicio/apagado al mismo tiempo, con una capacidad de administración de recursos tonta
