OTNS8600-OLS Sistema de Línea Abierta

OTNS8600-OLS Sistema de Línea Abierta

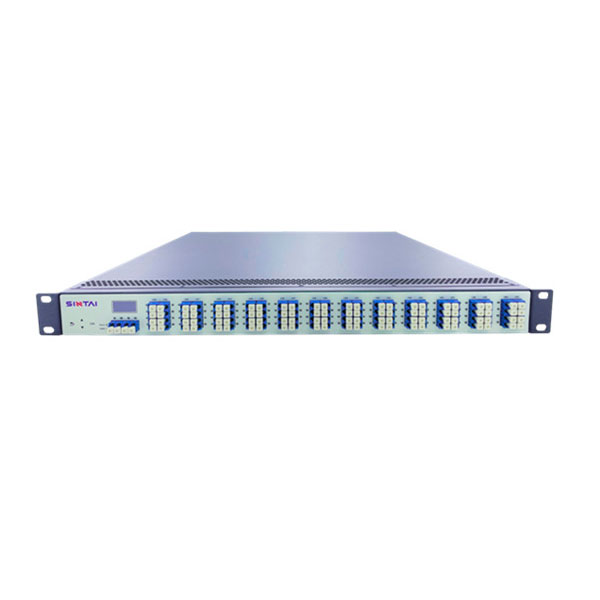

  • otns8600 ols open line system 1

La OTNS8600-OLS es una plataforma DWDM de Línea Abierta diseñada específicamente para DCI. Proporciona todo lo necesario para una solución de capa óptica DWDM, integrando multiplexores/demultiplexores, amplificadores ópticos, compensación de dispersión, protección óptica, canales de monitoreo óptico, equipado con monitoreo y diagnóstico integrados, Y un alto nivel de automatización en un chasis 1RU, que proporciona una simplicidad Plug-and-play sin igual y garantiza una flexibilidad. El OTNS8600-OLS admite hasta 48 canales, Es abierto y transparente para todos los formatos de señal, y es adecuado para escenarios de aplicación de largo alcance y alto ancho de banda.


OTNS8600-OLS Sistema de Línea Abierta Descarga PDF Contáctenos

Productos
Blog

Características del sistema de Línea Abierta OTNS8600-OLS


  • Diseñado en el factor de forma simple de una caja estándar de 1U 19 ''.

  • Proporciona 48 canales abiertos DWDM en banda C.

  • Acceso a cualquier formato de señal DWDM: NRZ (1-32G), PAM4 (40G/100G), Coherente (QPSK/8QAM/16QAM).

  • 100 formato de señal G PAM4 puede transmitir hasta 80Km, otros formatos de señal pueden transmitir distancias más largas.

  • Configuración automática y configuración de contacto cero, similar a los multiplexores pasivos.

  • Medición automática de distancia de fibra y compensación de dispersión.

  • Con indicadores completos de estado operativo en el lado del cliente y en el lado de la línea.

  • Canal de supervisión óptica en banda (OSC), conectividad de fibra óptica para administrar dispositivos en el extremo opuesto.

  • Web GUI, B/S y otros métodos de gestión, proporcionando interfaz SNMP abierta.

  • Visualización de pantalla LCD del panel frontal O & M.

  • Configuración de fuente de alimentación dual, carga compartida 1 1 copia de seguridad caliente, AC, DC, opciones de fuente de alimentación de alta tensión DC.

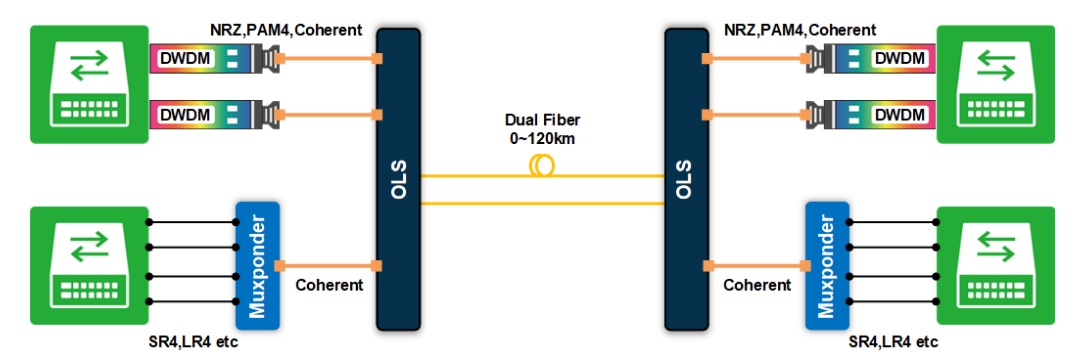

Escenario de aplicación OTNS8600-OLS Sistema de Línea Abierta


La OTNS8600-OLS solución se basa en la tecnología IP over DWDM (IPoDWDM), que permite la transmisión eficiente del tráfico IP a través de redes de fibra óptica a través de la tecnología de fibra enchufable. La solución simplifica la arquitectura de red, cada servicio IPoDWDM requiere solo un módulo óptico de color que se conecta directamente al puerto del equipo de red, reemplazando múltiples elementos de red necesarios para la conversión tradicional de IP a DWDM. Esta arquitectura reduce el número de elementos de red, reduce los costos, simplifica el proceso de implementación y logra un crecimiento sostenible en la demanda de datos al tiempo que mejora el rendimiento de la red. El OTNS8600-OLS también puede transportar servicios de terceros como Transponder y Muxponder.





Especificación del sistema de Línea Abierta OTNS8600-OLS


Monitorización e indicadores de potencia óptica de entrada/salida del canal DWDM del lado del cliente
Función
OLS104808OLS404808OLS404812
Formatos de señal DWDM accedidoNRZ(1 ~ 32G)√XX
PAM4(40G/100G)√XX
Coherente 100G _ QPSK√√√
Coherente 200G _ 16QAM√√√
Coherente 200G _ 8QAMX√√
200G _ QPSK coherenteX√√
300G _ 8QAM coherentesX√√
Coherente 400G _ 16QAMX√√
Banda C DWDM 48 canales (191,40 ~ 196,10 THz @ 100GHz intervalo)√√√
Por el lado del cliente-Ecualización automática de potencia (APE) para canales DWDM√√√
√√√
Lado DE LA LÍNEA-Control de potencia automático del canal principal (ALC)√√√
Lado DE LA LÍNEA-Monitoreo e indicadores de potencia óptica del canal principal√√√
Canal de supervisión óptico en banda (OSC)√√√
Medición automática de la distancia de la fibra√√√
Compensación automática de la dispersión√XX
Protección del lado de la línea 1 + 1X√X
Distancia de transmisión80km80km120 kilometros
Enlace de presupuesto22dB18dB(CFEC) 20dB(OFEC)23.5dB(CFEC) 25.5dB(OFEC)
Interfaz ópticaTodos los puertos son tipo de conector LC
Interfaz de gestión2*10/100/1000M adaptativo RJ45 puertos de red
1 * puerto serie de depuración local USB Tipo-C
Modo de gestiónAdmite Web GUI y gestión centralizada B/S.
Proporciona interfaz SNMP abierta
Fuente de alimentaciónFuente de alimentación 1 + 1 copia de seguridad, intercambiable en caliente
AC: 100 ~ 130 V AC (50/60Hz), 200 ~ 240 V AC (50/60Hz)
Rango de voltaje máximo: 90 ~ 264 V AC (47 ~ 63Hz)
Alta tensión DC: 192 ~ 288 VHVDC
DC: -40 ~ -72 VDC
Consumo de energía<150W
VentiladorVentilador 1 + 1 respaldo, intercambiable en caliente, flujo de aire delantero y flujo de aire trasero
Tamaño del dispositivo1U: 44mm (H) x 440mm (W) x 600mm (D)
Temperatura de funcionamiento-5 °C a 55 °C (típico)
Humedad5 ~ 85% sin condensación
