Amplificador óptico

Amplificador óptico

  • oa
  • oa 2
  • oa
  • oa 2

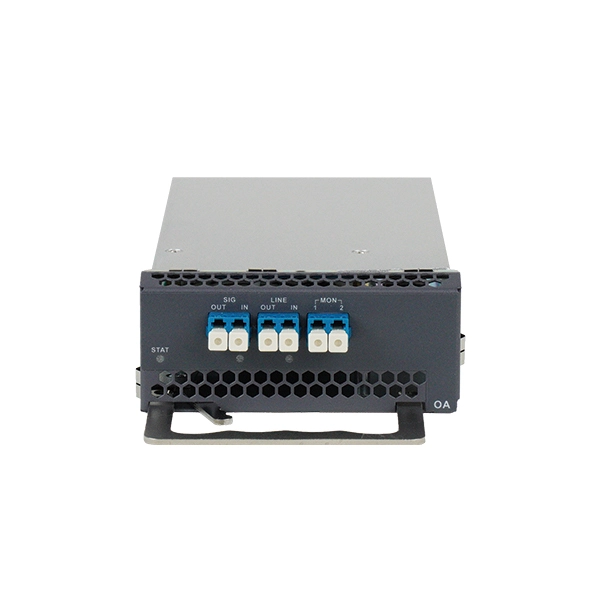

La función principal de la tarjeta OA (amplificador óptico) lanzada por Sintai Communication es compensar el poder de la luz de la señal en el enlace de transmisión, puede amplificar las señales ópticas de hasta 48 canales en banda C (separación de canales de 100GHz) o 96 canales (separación de canales de 50GHz) al mismo tiempo, Y tiene las características de ganancia de planitud, ganancia ajustable y pequeño Índice de ruido. Mientras tanto, la Tarjeta cuenta con canal de monitoreo óptico OSC incorporado para apoyar la comunicación DCN basada en OSC, que es una parte indispensable del sistema DWDM y el futuro sistema de alta velocidad, transmisión de larga distancia de red totalmente óptica.


Amplificador óptico Descarga PDF Contáctenos

Productos
Blog

Estructura funcional del equipo




Escenarios de aplicación

  • Adecuado para estaciones terminales ópticas (OTM), utilizado como amplificador de refuerzo para señales multiplexadas y preamplificador para señales demultiplexadas

  • Adecuado para estaciones de relé óptico (OLA) para amplificar las señales de transmisión bidireccional y extender la distancia de transmisión


Especificación del producto

Tarjeta de amplificador óptico (OA)

Número de ranura

1 ranura

EDFA

● Opcional incorporado 1 * EDFA (BA, PA, LA parámetros opcionales)

● Opcional incorporado 2 * EDFA (BA, PA, LA parámetros opcionales)

OSC

● Opcional sin OSC

● Opcional incorporado 1 * OSC

● Opcional incorporado 2 * OSC

● Longitud de onda de trabajo: 1510nm

● Tasa de trabajo: 1,25 Gb/s

VOA

● VOA incorporado opcional, el mismo número que EDFA

● Ubicación: entrada frontal EDFA

● Pérdida de inserción inherente:<1dB

● Rango de ajuste: 0 ~ 15dB

● El estado de apagado es pérdida de inserción inherente

Puerto de monitoreo MON

Diferencia de potencia óptica estándar entre el MON y el canal óptico principal de 21 a 23dB

OTDR puerto de medición

● Opcional, el número de puertos es el mismo que la interfaz de línea

● Longitud de onda de la señal OTDR: 1625nm

● Pérdida de canal OTDR:<1dB

Parámetro EDFA


20G17

20G25

20G30

Rango de longitud de onda (nm)

1528 ~ 1568

1528 ~ 1568

1528 ~ 1568

Rango de ganancia (dB)

14 ~ 20

22 a 28

27-33

Potencia óptica de salida total máxima (dBm)

≥ 20

≥ 20

≥ 20

Ruido (dB)

<5,5

<5,5

<5,5

Ganancia planitud (dB)

<1,5

<1,5

<1,5

Pérdida de correlación de polarización (dB)

<0,5

<0,5

<0,5

Rango de detección de potencia óptica de entrada (dBm)

-23 A 8

-31 ~ 0

-36 ~ 5

Rango de detección de potencia óptica de salida (dBm)

-6 ~ 20

-6 ~ 20

-6 ~ 20

Coeficiente de reflexión (dB)

<-30

<-30

<-30

Estabilidad de ganancia (dB)

± 0,5

± 0,5

± 0,5
