La tarjeta de doble fibra fija OADM (multiplexor óptico de add-drop) (TFF) lanzada por Sintai Communication está especialmente diseñada para aplicaciones de red DWDM de longitud de onda múltiple. Puede multiplexar diferentes longitudes de onda de óptica en una fibra óptica o separar múltiples canales ópticos multiplexados en la misma fibra óptica por longitud de onda. Basado en la tecnología de filtro de película delgada (TFF), funciona en la red ITU con espaciado de canales de 100GHz. El rango de longitud de onda DWDM es de 1528nm a 1568nm, y la longitud de onda del canal ITU es opcional. Tiene una serie de ventajas como baja pérdida de inserción y alto aislamiento de canales.


Plug-In OADM Descarga PDF Contáctenos

Productos
Blog

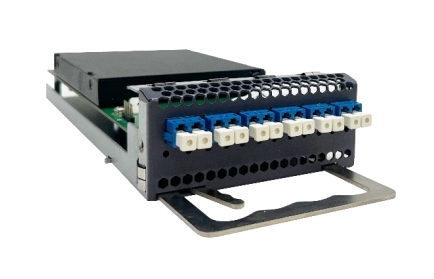

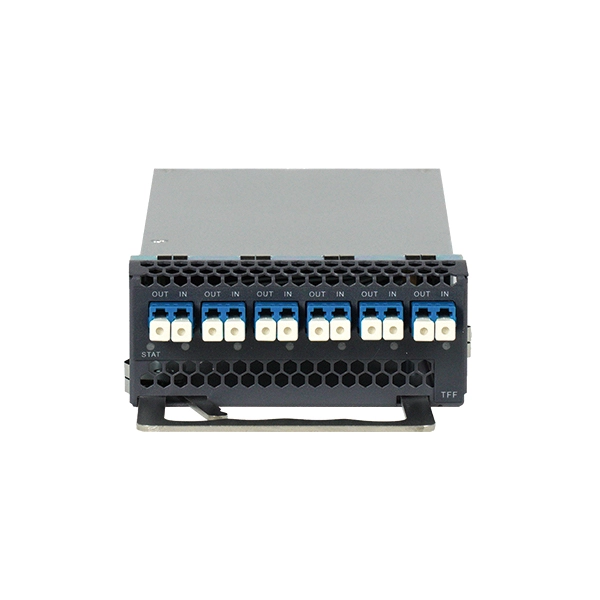

Vista del producto

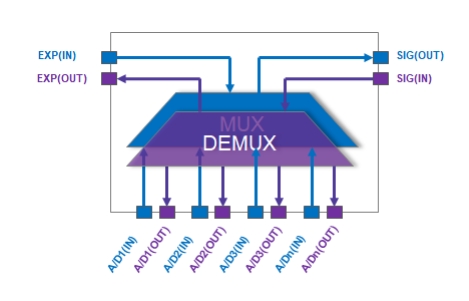

Estructura de la función


Caso de aplicación

  • Es aplicable a la señal óptica DWDM de 4 canales MUX y DEMUX


Especificación del producto

Tarjeta de fibra dual fija MuxDemux

Especificaciones

4 canales

8 canales

Función

Soporte Mux & Deux de 4 señales ópticas DWDM

Soporte Mux & Deux de 8 señales ópticas DWDM

Número de Chanel

4λ @ 100 GHz (191.4THz ~ 196,1 THz, modelo de placa como tabla 1)

8λ @ 100 GHz (191.4THz ~ 196.1THz, modelo de placa como tabla 2)

Pérdida de inserción

≤ 2 dB

≤ 3 dB

3dB anchura espectral

> 75GHz

> 75GHz

Aislamiento de canales adyacentes

> 25dB

> 25dB

Aislamiento de canales no adyacentes

> 35dB

> 35dB

Número de ranura

1 ranura

Monitoreo de energía

Soporte de monitoreo de potencia óptica del puerto Mux (SIG)

Luz indicadora

Soporte de luz indicadora de potencia óptica del puerto Mux (SIG)

Función extendida

Admite la conexión en cascada extendida y use el puerto EXP para el acoplamiento durante la cascada

Tabla modelo

Modelo de tarjeta

Puerto

Centro de frecuencia (THz)

TFF5659

A56/D56 ~ A59/D59

195,60 ~ 195,90

TFF5255

A52/D52 ~ A55/D55

195,20 ~ 195,50

TFF4750

A47/D47 ~ A50/D50

194,70 ~ 195,00

TFF4346

A43/D43 ~ A46/D46

194,30 ~ 194,60

TFF3841

A38/D38 ~ A41/D41

193,80 ~ 194,10

TFF3437

A34/D34 ~ A37/D37

193,40 ~ 193,70

TFF2932

A29/D29 ~ A32/D32

192,90 ~ 193,20

TFF2528

A25/D25 ~ A28/D28

192,50 ~ 192,80

TFF2023

A20/D20 ~ A23/D23

192,00 ~ 192,30

TFF1619

A16/D16 ~ A19/D19

191,60 ~ 191,90
