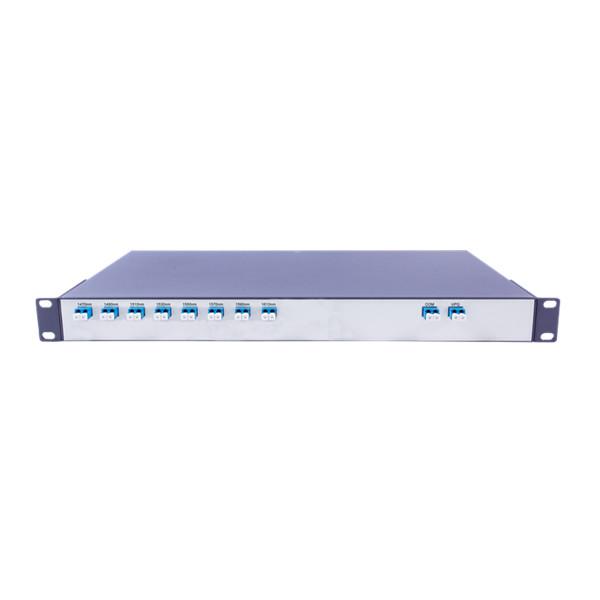

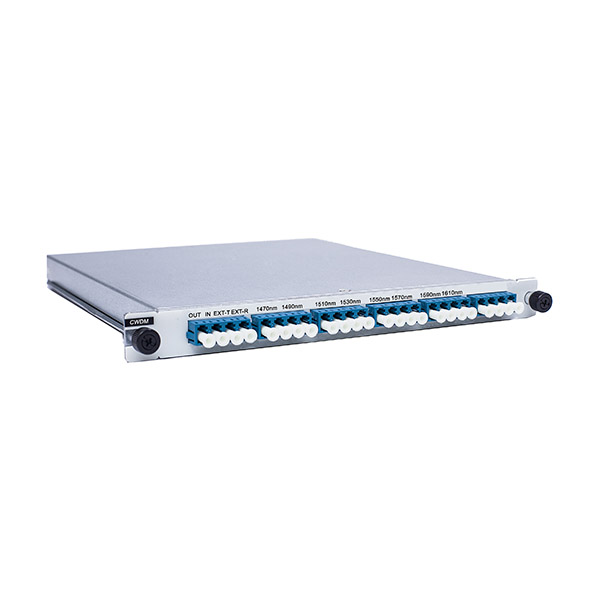

16CH CWDM Mux Demux

16CH CWDM Mux Demux

  • 16CH CWDM Mux Demux
  • 16CH CWDM Mux Demux
  • 16CH CWDM Mux Demux
  • 16CH CWDM Mux Demux

La tecnología CWDM proporciona la flexibilidad para aumentar la capacidad de la infraestructura de fibra existente al permitir múltiples canales/longitudes de onda sobre el mismo cableado de fibra. Cada canal transporta datos de forma independiente entre sí, lo que permite a los diseñadores de redes transportar diferentes velocidades de datos.


Es el protocolo y la velocidad transparentes que admiten aplicaciones como 1G/10G Ethernet, SDH/SONET y 8/4/2/1G Fibre Channel en el mismo enlace de fibra.

16CH CWDM Mux Demux Descarga PDF Contáctenos

Productos
Blog

16CH CWDM Mux Demux características

  • Multiplexación de hasta 16 canales en par de fibra

  • Baja pérdida de inserción

  • 1U 19 ''diseño modular de perfil bajo

  • 1% puerto de monitor para Tx y Rx, garantiza una solución de problemas sencilla sin tiempo de inactividad

  • Duplex LC/UPC, admite fácilmente dúplex cables de conexión entre el transceptor y la unidad pasiva

  • Cumple con ITU-T estándar G.694.2 y Telcordia GR1209, GR1221

  • Banda CWDM estándar de 16 canales 1270 nm-1570 nm, espaciado de 20 Nm

  • Basado en tecnología de filtro de película delgada

  • Pasivo, no se requiere energía eléctrica. (MTBF ca.500 años)


16CH CWDM Mux Demux Aplicaciones

  • Maximiza la fibra en aplicaciones de bucle local

  • Superposición CWDM con sistemas de transmisión existent1310 nm

  • Proporciona transmisión bidireccional en una sola fibra

  • Admite arquitecturas lineales de adición/caída (Bus)

  • Admite arquitecturas de anillo de concentrador y radio


Cumplimiento 16CH CWDM Mux Demux

  • ITU-T G.694.2 y G.695

  • GR-1221 número 3 y 1209

  • 6/6 compatible con RoHS



16CH CWDM Mux Demux especificación

Artículo

CWDM MUX/DEMUX

Número de canal

1

2

4

8

16

18

Longitud de onda de funcionamiento (nm)

1260 ~ 1620

Longitud de onda del Centro (nm)

Cuadrícula ITU-T

Espaciado de canales (nm)

20

Pérdida de inserción del canal (dB)

≤ 0,8

≤ 1,2

≤ 1,8

≤ 2,6

≤ 4,5

≤ 5,0

Canal ancho de banda (dB)

UIT ± 6,5

Flatness (dB)

≤ 0,5

Aislamiento del canal adyacente (dB)

≥ 30

Aislamiento de canal no adyacente (dB)

≥ 40

Pérdida de retorno (dB)

≥ 50

Directividad (dB)

≥ 55

Pérdida dependiente de la polarización (dB)

≤ 0,2

Dispersión de modo de polarización (PS)

≤ 0,2

Manejo de potencia (dB)

≤ 500

Temperatura de funcionamiento (°C)

0 ~ + 70

Temperatura de almacenamiento (°C)

-40 ~ + 85

Tipo de paquete

Tubo de acero, caja ABS, caja estándar LGX, estante estándar 1U de 19 pulgadas
