¿Qué es el módulo de compensación de dispersión?

En las comunicaciones de fibra óptica, los módulos de compensación de dispersión (DCM) (también denominados unidades de compensación de dispersión, DCU) pueden usarse para compensar la dispersión cromática de, por ejemplo, una larga duración de la fibra de transmisión. A menudo se coloca un módulo compensador de dispersión entre dos amplificadores de fibra.

¿Cómo podemos reducir la dispersión?

Una forma de disminuir la dispersión cromática es estrechar el ancho espectral del transmisor. Los láseres, por ejemplo, tienen un ancho espectral más estrecho que los LED. Un láser monocromático emite solo una longitud de onda y, por lo tanto, no contribuye a la dispersión cromática.

¿Qué quiere decir con fibras de dispersión cero?

Una longitud de onda donde la dispersión de retardo de grupo de una fibra o un material es cero. Categorías: óptica general, fibra óptica y guías de ondas. Símbolo de la fórmula: λ0.

¿Cómo funciona un módulo de compensación de dispersión?

Se usa un módulo compensador de dispersión (o DCM) para compensar la dispersión acumulativa en una fibra monomodo y se usa un coeficiente de dispersión para caracterizar el valor de dispersión. El valor para SMF regular es de alrededor de 16 ~ 17 PS/(NM * km) a 1550nm.

¿Qué es TDCM en WDM?

El TDCM (módulo de compensación de dispersión sintonizable) se utiliza para compensar la dispersión de señales ópticas. Para WDM: Los módulos de DCM se instalan en cuadros de DCM y se utilizan para compensar la dispersión positiva de las fibras de transmisión para ayudar a mantener la forma de una señal propagada. Es muy flexible en la aplicación con valores variables.

Productos

Blog

La 13ª exposición de información electrónica de China (occidental)
Jul 17, 2025
Sintai Team Building 2025 Conghua
Jul 04, 2025

TDCM

La dispersión es una de las propiedades de transmisión de la fibra óptica, y la señal de pulso óptico se ampliará en el tiempo después de la transmisión en la fibra óptica para una distancia, que produce interferencias entre símbolos, aumentando así la tasa de error y afectando la calidad de la comunicación. El Módulo de compensación de dispersión sintonizable (TDCM) se crea para resolver este problema.

Tipos de TDCM

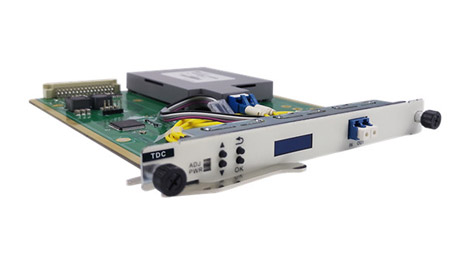

01- Tarjeta de compensación de dispersión sintonizable

La tarjeta de línea de compensación de dispersión sintonizable utiliza fibra como tecnología subyacente para lograr la sintonización, lo que permite desbloquearla de una red específica de 100/50 GHz, como la red de fibra y las tecnologías de etalón requieren.
MÁS

Aplicaciones TDCM

La dispersión cromática es un factor importante en el rendimiento de los sistemas de comunicaciones de fibra óptica. Es un tema y característica de rendimiento que es importante comprender y tener en cuenta al operar y/o diseñar equipos TDCM para redes basadas en fibra.

Con diferentes colores del espectro de luz viajando a diferentes velocidades debido a las diferencias en el índice de refracción, en la figura por encima de la luz roja viaja más rápido que el azul, debido a su índice más bajo. A distancia, el rojo y el azul estarán más separados, por lo que la señal se ampliará.

A distancias más largas, esta pequeña "dispersión" eventualmente se suma a un grado en el que el extremo receptor no puede distinguir adecuadamente entre dos señales consecutivas a medida que los pulsos comienzan a superponerse. Si no se gestiona, esto puede causar serios problemas en los sistemas de comunicación de red, especialmente en aplicaciones de velocidad de bits rápida.

TDCM (Módulo de compensación de dispersión sintonizable) es un método que utiliza filtrado electrónico para compensar la dispersión en un enlace de comunicaciones ópticas. Es adecuado para sistemas de transporte WDM de alta velocidad y larga distancia. Se puede incluir en un canal de comunicaciones para compensar la degradación de la señal causada por el medio y tiene la capacidad de ajustar el valor de compensación de dispersión de acuerdo con las características de la fibra óptica, que puede la señal en el transporte de larga distancia de una buena manera.

Ventajas de TDCM

Sintai TDCM es un compensador sintonizable y totalmente integrado que proporciona un control dinámico preciso de la dispersión cromática para una variedad de aplicaciones. Nuestro instrumento TDCM se presenta con la tecnología de rejilla de fibra Bragg (FBG), que tiene un amplio rango de dispersión y ancho de banda operativo. Está disponible en versiones tipo tarjeta y rackmount. La interfaz de software de control y el botón de hardware permiten una fácil integración y un tiempo de configuración mínimo para configuraciones experimentales. Sintai TDCM tiene las siguientes ventajas:

• Ajustable

• Ajuste de dispersión ± 1200PS/nm

• Transmisividad plana

• Funcionamiento incoloro de la red ITU multicanal

• Baja latencia

• Baja pérdida de inserción, potencia de sintonización y dependencia de polarización

• G.652 pendiente a juego

• Multi-canal

• El rango de compensación de dispersión es grande

• Transparente y no cambia la señal óptica.

• Estructura simple

• Mantenimiento conveniente

• Seguro y confiable

Preguntas frecuentes sobre TDCM

¿Qué es el módulo de compensación de dispersión?

En las comunicaciones de fibra óptica, los módulos de compensación de dispersión (DCM) (también denominados unidades de compensación de dispersión, DCU) pueden usarse para compensar la dispersión cromática de, por ejemplo, una larga duración de la fibra de transmisión. A menudo se coloca un módulo compensador de dispersión entre dos amplificadores de fibra.
¿Cómo podemos reducir la dispersión?

Una forma de disminuir la dispersión cromática es estrechar el ancho espectral del transmisor. Los láseres, por ejemplo, tienen un ancho espectral más estrecho que los LED. Un láser monocromático emite solo una longitud de onda y, por lo tanto, no contribuye a la dispersión cromática.
¿Qué quiere decir con fibras de dispersión cero?

Una longitud de onda donde la dispersión de retardo de grupo de una fibra o un material es cero. Categorías: óptica general, fibra óptica y guías de ondas. Símbolo de la fórmula: λ0.
¿Cómo funciona un módulo de compensación de dispersión?

Se usa un módulo compensador de dispersión (o DCM) para compensar la dispersión acumulativa en una fibra monomodo y se usa un coeficiente de dispersión para caracterizar el valor de dispersión. El valor para SMF regular es de alrededor de 16 ~ 17 PS/(NM * km) a 1550nm.
¿Qué es TDCM en WDM?

El TDCM (módulo de compensación de dispersión sintonizable) se utiliza para compensar la dispersión de señales ópticas. Para WDM: Los módulos de DCM se instalan en cuadros de DCM y se utilizan para compensar la dispersión positiva de las fibras de transmisión para ayudar a mantener la forma de una señal propagada. Es muy flexible en la aplicación con valores variables.

Recursos relacionados con TDCM

La sintonización en DWDM ha sido un requisito clave para la madurez de la tecnología a lo largo de los años desde la introducción de láseres sintonizables, receptores de banda ancha y amplificadores de ganancia variable.

Descarga PDF
