Sistema Fronthaul WDM 5G

5G Fronthaul Descripción general

Fronthaul se define como la conexión basada en fibra en la infraestructura RAN entre la Unidad de banda base (BBU) y La Unidad de radio remota (RRU). Fronthaul se originó con redes LTE cuando los operadores acercaron sus radios por primera vez a las antenas. Este nuevo enlace se estableció para complementar la conexión de backhaul entre la BBU y el núcleo de la red central.

Con el rápido desarrollo de 3G, 4G sistemas de comunicación inalámbrica y FTTx, el consumo de recursos de fibra óptica en la red de acceso se vuelve cada vez más serio. Las redes intensivas 5G y la cobertura profunda necesitan consumir más recursos de fibra de acceso. La falta de recursos de fibra de acceso ha atraído cada vez más la atención de los principales operadores nacionales y extranjeros. Para ahorrar recursos de fibra óptica 5G, Sintai Communication tiene como objetivo la C-RAN 4G y la transmisión fronthaul 5G, proporcionando la mejor solución de soporte fronthaul y una gama completa de dispositivos ópticos de acceso directo.

En la transmisión frontal inalámbrica, La BBU y La RRU adoptan el modo portador de división de longitud de onda pasiva. Basado en la tecnología WDM, la fibra de la columna vertebral puede darse cuenta de la lejanía de múltiples estaciones base por un solo núcleo, lo que puede ahorrar en gran medida los recursos de fibra. Es aplicable a áreas donde los recursos de fibra son escasos o las BBU se implementan de manera centralizada.

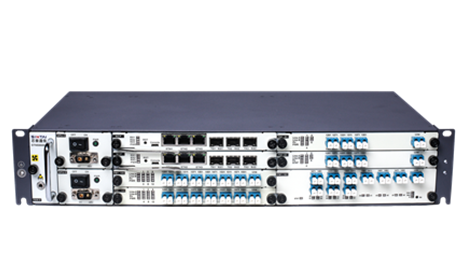

Sintai también ha propuesto la solución WDM semiactiva para transmisión fronthaul 5G. Es similar al WDM pasivo, se agregan funciones de monitoreo de administración de red y protección de capa óptica sobre la base de mantener un bajo costo WDM pasivo de extremo a extremo. El equipo lateral DU está activo con protección de capa óptica y conmutación automática. El fallo de alimentación de los equipos solo afecta a la gestión de la red pero no afecta al servicio. No hay energía para el sistema remoto con la capacidad de despliegue al aire libre. El Mux/demux pasivo se puede implementar junto con AAU para manejar el servicio de una sola estación, o se puede implementar en el sitio de intersección óptica para converger el servicio de estaciones múltiples

1. 5G Fronthaul

5G Fronthaul se define como la conexión basada en fibra en C-RAN infraestructura entre la Unidad de Distribución (DU) y La Unidad de Antena Activa (AAU).

2. Sistema WDM semiactivo de 5G Fronthaul

Implementar el equipo activo en la Unidad de Distribución (DU) y el equipo pasivo en la Unidad de Antena Activa (AAU).

3. 5G Fronthaul sistema pasivo WDM

Despliegue del equipo pasivo en la Unidad de distribución (DU) y La Unidad de antena activa (AAU).

Ventajas del sistema 5G Fronthaul WDM

• Soporte para los estándares CPRI y eCPRI, así como para redes híbridas 4G/5G.

• Alto ancho de banda con velocidades de 25G de un solo canal, que pueden evolucionar sin problemas a 50G de una sola longitud de onda en el futuro.

• Alta densidad con 20 pares de longitudes de onda en una sola fibra de tronco.

• Ancho de banda entregado por una única longitud de onda exclusiva para garantizar una alta eficiencia de transmisión. Abundantes recursos de ancho de banda.

• La tecnología ONU incolora permite una asignación de longitud de onda flexible y un enrutamiento de longitud de onda.

• En el futuro, una ONU incolora de pequeño factor de forma enchufable (SFP) se puede insertar directamente en la unidad de antena activa (AAU) para aumentar la densidad de integración del equipo.

• La rejilla de guía de onda apretada (AWG) incurre en una pérdida de potencia de aproximadamente 5,5 dBm, que es menor que la del divisor óptico.
