OpenZR 2,0 estándar lanzado, la interoperabilidad de múltiples proveedores se convierte en la nueva línea de base para redes ópticas

En Enero de 2025, el Optical Internetworking Forum (OIF) lanzó oficialmente el estándar OpenZR 2,0, agregando soporte para módulos ópticos coherentes 1,6 T e interfaces FlexE (Flexible Ethernet). El estándar rompe las barreras de los sistemas cerrados tradicionales, lo que permite a los clientes mezclar y combinar productos de los principales proveedores de módulos ópticos del mundo.

Antes de eso, pensamos que podría preguntarse qué son Open ZR , Open ZR y Open ZR, y hemos oído hablar de OpenROADM, ZR, ZR, etc., explicaremos cada uno de ellos a continuación.

1. ZR (100G ZR)

Definición y estándares

• Organización de estándares: IA (Acuerdo de Implementación) dirigido por OIF (Optical Internetworking Forum).

• Características técnicas:

O tasa: 100Gbps (longitud de onda única).

O Formato de modulación: DP-16QAM (modulación de amplitud de cuadratura hexadecimal de polarización dual).

O Distancia de transmisión: 80km (sin relé).

O FEC (corrección de error de avance): Basado en O-FEC (abierta FEC), la capacidad de corrección de errores es de aproximadamente 2E-4.

• Escenarios de aplicación:

O Área metropolitana DCI (centro de datos intErconnect) e interconexión de corta distancia de red de borde.

Ventajas y limitaciones

• Ventajas: Bajo consumo de energía (<5W), bajo costo (1.000 − 1.000 − 2.000/módulo).

• Limitaciones: Solo es compatible con 100G y no se puede actualizar sin problemas a mayor capacidad.

2. ZR + (Extensión privada de proveedor)

Definición y estándares

• Antecedentes: algunos fabricantes han lanzado soluciones mejoradas para superar las limitaciones de ZR, estas soluciones no están estandarizadas.

• Características técnicas:

O Tasa: 200G/400G (basado en DP-QPSK o DP-16QAM).

O Distancia de transmisión: 120-600km (optimizando los algoritmos FEC y DSP).

O FEC: Algoritmo propietario

• Escenarios de aplicación:

O Red troncal regional, de larga distancia DCI (como la interconexión de centros de datos entre ciudades).

Ventajas y limitaciones

• Ventajas: alta capacidad, larga distancia, compatible con los sistemas DWDM existentes.

• Limitaciones: Bloqueo de proveedor (no puede interactuar con otras marcas de equipos), alto costo (10.000-10.000-20.000/módulo).

3. OpenROADM

Definición y estándares

• Organización de estándares: Iniciativa de redes ópticas abiertas, iniciada por algunos grandes operadores.

• Objetivo principal: lograr la interoperabilidad de múltiples proveedores de equipos de red óptica (ROADM, sistemas de línea).

• Características técnicas:

O Hardware: Chasis estandarizado, enchufables módulos ópticos (como 400ZR).

O Software: Controlador SDN basado en el modelo YANG, compatible con el protocolo OpenConfig.

O Independiente de la longitud de onda/independiente de la dirección/independiente de la contención (W/D/C-ROADM).

• Escenarios de aplicación:

O Reconstrucción de la red troncal del operador

Ventajas y limitaciones

• Ventajas: Romper el sistema cerrado tradicional y reducir los costos operativos por 30%.

• Limitaciones: El ecosistema es relativamente inmaduro y el apoyo de los pequeños y medianos fabricantes es limitado.

4. abierto ZR (400ZR)

Definición y estándares

• Organización de estándares: dirigida por OIF, en colaboración con OpenROADM y operadores de telecomunicaciones.

• Características técnicas:

O tasa: 400Gbps (longitud de onda única).

O Formato de modulación: DP-QPSK (cambio de fase de cuadratura de polarización Dual).

O Distancia de transmisión: 80-120km (escenario del área metropolitana).

O FEC: Utiliza CFEC (FEC concatenada) con una capacidad de corrección de errores de 5E-3.

• Escenarios de aplicación:

O DCI ultra-gran escala de los proveedores de servicios en la nube.

Valores básicos

• Apertura: Apoya la interoperabilidad entre múltiples proveedores.

• Costo: el precio del módulo cae a 5.000-5.000-8.000 (efecto de escala de producción en masa).

5. Abrir ZR + (400ZR +)

Definición y estándares

• El producto del período de vacío estándar:
  Open ZR (400ZR) fue estandarizado por OIF (Optical Internetworking Forum) en 2020, centrándose en escenarios DCI de Metro 400G/80Km, pero su distancia y rendimiento de transmisión no pueden cumplir con los requisitos de larga distancia de algunos clientes. El ZR privado de los vendedores tradicionales tiene un buen desempeño, pero sufre de bloqueo de proveedores.

• Compromiso de la industria:
  Para llenar el vacío entre Open ZR y ZR privado, algunos proveedores y operadores propusieron Open ZR, que tiene como objetivo extender la distancia y el rendimiento de transmisión a través de una colaboración abierta y al mismo tiempo conservar la interoperabilidad de múltiples proveedores.

• Características técnicas

O tasa: 400 Gbps (longitud de onda única, compatible con ZR abierto).

O Distancia de transmisión: 120-600km (mediante la optimización de FEC y el formato de modulación).

O Formato de modulación: DP-QPSK (cambio dinámico de cambio de fase de cuadratura de polarización dual) o DP-16QAM (cambio dinámico).

O FEC (corrección de error de avance): oFEC mejorada (3E-3 alcanza la capacidad de corrección de errores, más alta que la 5E-3 de Open ZR)...

O Consumo de energía: alrededor de 8-12W (un poco más alto que los de 5-8W de Open ZR).

• Apertura:

O La interfaz de hardware cumple con el estándar Open ZR (como el embalaje QSFP-DD).

O Admite la interoperabilidad entre módulos ópticos de múltiples proveedores y sistemas de línea de terceros.

6. abierto ZR (800ZR/1,6 T ZR)

Definición y estándares

• Progreso estándar: OIF está desarrollando el Estándar Abierto de próxima generación (se espera que esté disponible comercialmente en 2025).

• Características técnicas:

O tasa: 800Gbps/1,6 Tbps (longitud de onda única).

O Formato de modulación: DP-16QAM o DP-64QAM de modelado de probabilidad (PS).

O Distancia de transmisión: 40-80km (optimización de distancia corta).

O FEC: OFEC mejorado (capacidad de corrección de errores de hasta 1E-2).

• Escenarios de aplicación:

O Interconexión entre centros informáticos de IA

Enfoque de competencia

• Consumo de energía: Objetivo: <15W/800G módulo (tecnología de integración fotónica de silicio).

• Interoperabilidad: admite la integración con los ecosistemas OpenROADM y OpenConfig.

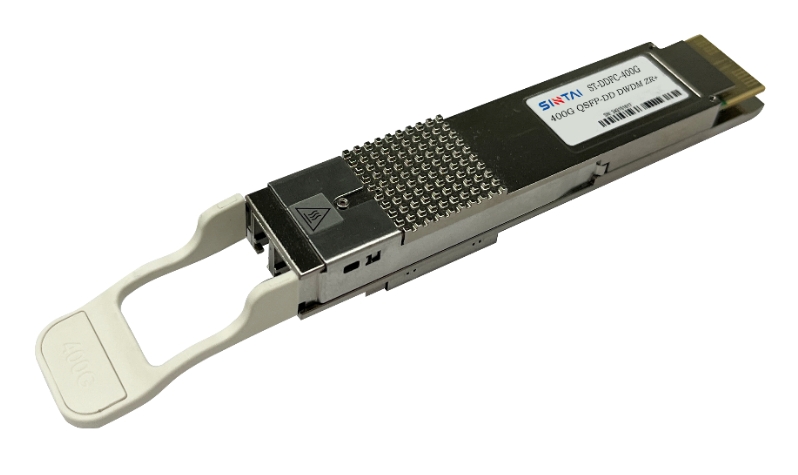

Sintai Communication actualmente proporciona módulos ópticos estándar como 100G QFP28 ZR DCO, 400G QSFP-DD Open ZR DCO e hijo, si hay algún interés, no dude en contactarnos.
